產品綜述

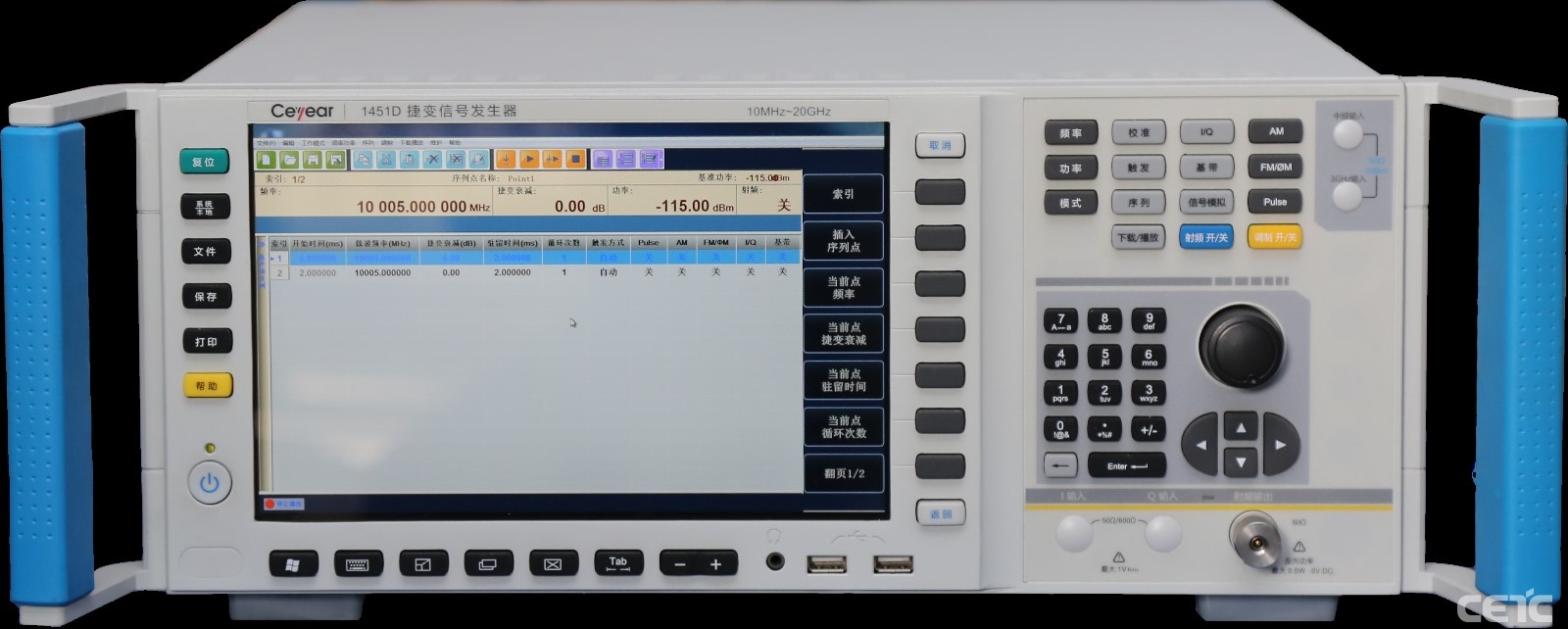

1451系列捷變信號發生器采用直接數字合成（DDS）技術和直接模擬合成技術（ADS）相結合的設計方案，實現覆蓋10MHz~3/20/40GHz全頻段的頻率捷變，捷變時間小于150ns，功率捷變動態范圍大于60dB，捷變時間小于200ns。該款儀器擁有高頻率分辨率，低相位噪聲和優異的頻譜純度，還具備調頻、調相、調幅、脈沖調制以及矢量調制功能，通過靈活的序列編輯界面，可實現多參數調制捷變和靈活多變的多序列點捷變輸出。該捷變信號發生器通過網絡接口控制，可實現外部直接頻率控制和外部序列控制；提供外部中頻輸入接口，可作為捷變上變頻器使用。該產品提供GPIB、LAN、USB、VGA等標準接口，可外接鍵盤、鼠標進行操作，采用10.1寸大屏幕液晶顯示，可多窗口操作，信息顯示直觀、豐富，操作靈活、方便。可滿足捷變頻雷達、電子戰、跳頻通信等領域對捷變頻信號激勵與信號模擬的測試需求，為相關領域系統和產品的研制、生產及維護提供保障。
功能特點
|
型號 |
重量 |
功耗 |
溫度范圍 |
掃描模式 |
掃描駐留時間 |
對比 |
|---|
典型應用
技術規范
|
頻率范圍 |
1451A |
10MHz ~ 3GHz |
||||
|
1451D |
10MHz ~ 20GHz |
|||||
|
1451F |
10MHz ~ 40GHz |
|||||
|
頻率分辨率 |
1Hz |
|||||
|
頻率捷變時間 |
＜150ns |
|||||
|
最大輸出功率 (25℃±10℃) |
1451A |
10MHz≤f≤3GHz |
+10dBm |
|||
|
1451D |
10MHz≤f≤20GHz |
+10dBm |
||||
|
1451F |
10MHz≤f＜20GHz |
+7dBm |
||||
|
20GHz≤f≤40GHz |
+4dBm |
|||||
|
最小輸出功率 （帶115dB衰減器） |
-100dBm |
|||||
|
功率準確度 (25℃±10℃) |
0dBm ~ +10dBm |
±1.5dB |
||||
|
-20dBm ~ 0dBm |
±2.0dB |
|||||
|
-60dBm ~ -20dBm |
±2.5dB |
|||||
|
-100dBm ~ -60dBm |
±3.0dB |
|||||
|
功率捷變范圍 |
≥60dB |
|||||
|
功率捷變分辨率 |
0.5dB±0.2dB |
|||||
|
功率捷變時間 |
＜200ns |
|||||
|
諧波 (0dBm) |
1451A |
10MHz≤f≤3GHz |
＜-35dBc |
|||
|
1451D |
10MHz≤f≤3GHz |
＜-35dBc |
||||
|
3GHz＜f≤20GHz |
＜-45dBc |
|||||
|
1451F |
10MHz≤f≤3GHz |
＜-35dBc |
||||
|
3GHz＜f≤40GHz |
＜-45dBc |
|||||
|
非諧波失真 (0dBm) |
1451A |
10MHz≤f≤3GHz |
＜-45dBc |
|||
|
1451D |
10MHz≤f≤20GHz |
＜-45dBc |
||||
|
1451F |
10MHz≤f＜20GHz |
＜-45dBc |
||||
|
20GHz≤f≤40GHz |
＜-35dBc |
|||||
|
單邊帶相位噪聲 （典型值） (10GHz,+10dBm) |
100Hz |
-95dBc/Hz |
||||
|
1kHz |
-116dBc/Hz |
|||||
|
10kHz |
-118dBc/Hz |
|||||
|
100kHz |
-126dBc/Hz |
|||||
|
1MHz |
-130dBc/Hz |
|||||
|
10MHz |
-132dBc/Hz |
|||||
|
脈沖調制 |
開關比 |
＞80dB |
||||
|
上升下降時間 （+10dBm，550MHz＜f≤20GHz） |
＜15ns |
|||||
|
幅度調制 |
調幅帶寬 |
10Hz ~ 1MHz |
||||
|
最大調幅深度 |
95±10% |
|||||
|
頻率調制 |
調頻帶寬 |
10Hz ~ 6MHz |
||||
|
最大頻偏 |
8MHz±1MHz |
|||||
|
相位調制 |
調相帶寬 |
10Hz ~ 6MHz |
||||
|
最大相偏 |
180°±20° |
|||||
|
矢量調制 （25℃±10℃） （碼元速率4Msps， 根奈奎斯特濾波器， α=0.3，0dBm） |
矢量精度 |
10MHz≤f<20GHz |
＜2% |
|||
|
20GHz≤f≤40GHz |
＜3.5% |
|||||
|
載波抑制 |
＜-40dBc |
|||||
|
調制格式 |
PSK：BPSK、QPSK、OQPSK、π/4DQPSK、D8PSK、16PSK QAM：4、16、32、64、128、256、512 FSK：2、4、8、16 ASK、MSK，任意波調制 |
|||||
|
序列特性 |
點數 |
2 ~ 2048 |
||||
|
駐留時間 |
100ns ~ 100s |
|||||
|
方式 |
用戶自定義、自動填充（填充方式支持等間距、偽隨機M、m序列等） |
|||||
|
操作界面 |
中文/英文 |
|||||
|
最大外形尺寸 (寬×高×深) |
517mm×192mm×550mm（包括把手和防護底角） 435mm×178mm×498mm（不包括把手和防護底角） |
|||||
|
重量 |
＜30kg（型號、選件配置不同，重量不同） |
|||||
|
溫度范圍 |
工作溫度：0℃～+50℃；存儲溫度：-40℃～+70℃ |
|||||
|
功耗 |
＜400W |
|||||
|
電源 |
100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自適應） |
|||||
|
射頻輸出端口 |
3.5mm（陽），阻抗50Ω |
|||||
